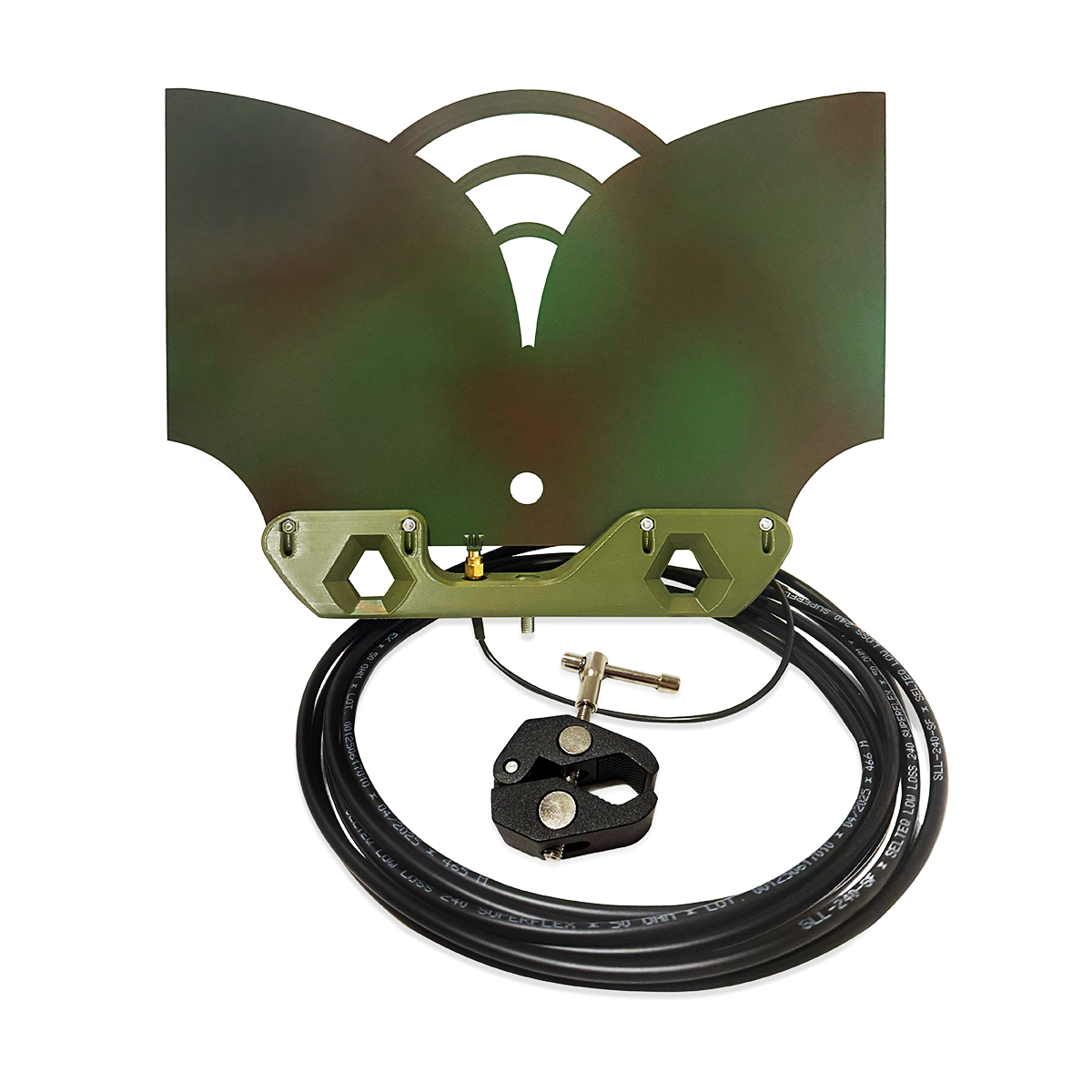

Комплектація:

Широкополосна антена Inlab 400-6000MHz Вівальді-Метелик

Широкополосна антена InLab Вівальді-Метелик  — це високоефективне рішення для широкого спектра бездротових систем, яке поєднує універсальність і стабільність сигналу.

Часто використовується для роботи з TinySA Ultra.

Вона працює у надширокому діапазоні частот від 400 до 6000 МГц, що дозволяє використовувати її у системах передачі даних, телекомунікаційних пристроях, радіомоніторингу та сучасних бездротових мережах. Ефективність антени 99.83% гарантує мінімальні втрати сигналу навіть у складних умовах, а вертикальна поляризація забезпечує стійкість до перешкод і інтерференції.

Підсилення 8.74 dBi дозволяє покращити дальність дії сигналу, а роз’єм SMA-Female забезпечує швидку і просту інтеграцію антени у різне обладнання. Конструкція антени розміром 20×30 см поєднує компактність і продуктивність, що робить її оптимальним вибором для різноманітних задач зв’язку.

Технічні характеристики::

• Широкий частотний діапазон 400–6000 МГц – підтримка великої кількості бездротових технологій.
• Висока ефективність 99.83% – мінімальні втрати сигналу і стабільність роботи.
• Підсилення 8.74 dBi – поліпшена дальність дії та стабільність прийому.
• Вертикальна поляризація – зменшує вплив інтерференції та перешкод.
• Роз’єм SMA-Female – проста інтеграція з різним обладнанням.
• Компактна конструкція 20×30 см – оптимальне співвідношення розміру та продуктивності.
• Потужність: 10W
• Опір (Ом): 50
• VSWR: ≤2.0

Переваги:

• Надійний прийом і передача сигналу на великій дистанції.
• Сумісність із широким спектром пристроїв завдяки SMA-Female.
• Стійкість до перешкод і інтерференції завдяки вертикальній поляризації.
• Універсальність застосування для різних бездротових мереж і телекомунікаційних систем.
• Компактність та легкість конструкції дозволяють швидко встановлювати антену.

Застосування:

• Системи радіозв’язку і моніторингу.
• Сучасні бездротові мережі та телекомунікаційне обладнання.
• Передача даних у FPV-системах і промислових бездротових мережах.
• Тестові і експериментальні системи для широкого діапазону частот.

Подовжувач для антени (4м кабель)

Радіочастотний коаксіальний кабель з низкими втратами 50 Ом довжиною 4 м, з обох сторін встановлені якісні SMA male роз’єми, зі струбциною для антени в комплекті. Підготовлений для виносу антени TinySA Ultra.

Конструкція кабелю SLL-240:
Коаксіальний кабель з низьким загасанням SLL-240 має низьке згасання та добре екранування. Ці покращення досягаються застосуванням спіненого діелектрика та подвійного екранування.

Електричні характеристики кабелю SLL-240:

• Хвильовий опір: 50 Ом
• Погонна ємність: 79,4 пФ/м
• Відносна швидкість: 84%
• Коефіцієнт укорочення: 1,19
• Ефективність екранування: >90 дБ
• Випробувальна напруга пробою оболонки: 5000 В (змінного)
• Пікова потужність: 5,6 кВт
• Згасання відбитків: -18 дБ (3-3000 МГц)

Механічні характеристики кабелю SLL-240:

• Діапазон температур монтажу: -25…+70ºС
• Діапазон температур зберігання: -55…+85ºС
• Діапазон температур експлуатації: -40…+85ºС
• Мінімальний радіус вигину: 19,1 мм
• Радіус повторного вигину: 63,5 мм
