TinySA Ultra 2.0, портативний прилад для контролю й аналізу радіоефіру в польових умовах. Виявляє активність FPV-дронів, систем РЕБ, Wi-Fi, GSM, LTE та інших джерел радіосигналу в діапазоні 100 кГц – 6 ГГц. Працює лише на прийом, сповіщає світлом і звуком, постачається з військовою прошивкою та зовнішнім підсилювачем сигналу.
Ключові переваги
Один прилад замість кількох. Діапазон 100 кГц – 6 ГГц охоплює широкий спектр сигналів без окремих детекторів для різних задач.
Картина ефіру на екрані. Сенсорний дисплей показує частоту, потужність і активність сигналу в реальному часі. Оператор оцінює тип і близькість загрози, а не просто отримує тривогу.
Виявлення до 5 км. Зі штатною логоперіодичною антеною виявляє джерела в діапазоні 800 МГц – 6 ГГц на відстані не менше 5 км у секторі 60°.
Не демаскує позицію. Працює лише на прийом і не випромінює в ефір, тож придатний для передових позицій і розвідки.
Пошук прихованих передавачів. Виявляє радіозакладки та сторонні джерела випромінювання під час перевірок приміщень, техніки чи позицій.
Контроль роботи РЕБ. Дозволяє контролювати активні діапазони й базово оцінювати роботу систем РЕБ. Рекомендована дистанція роботи з активними системами РЕБ — від 15 м, залежно від потужності випромінювання та типу антени.
Світло-звукове сповіщення. Світловий індикатор і регульований звук працюють одночасно. Червоний світлодіод дозволяє контролювати ефір у режимі повної тиші.
Готовий до польових умов. Пиле- та бризкозахищений корпус, робота від −25 до +50 °C, тринога й наплічний ремінь у комплекті, живлення від повербанка.
Сфери застосування
- Виявлення радіовипромінювання FPV-дронів та інших БпЛА
- Контроль радіообстановки на позиціях і блокпостах
- Аналіз активних частот і роботи систем РЕБ
- Пошук прихованих передавачів і сторонніх джерел випромінювання
- Навчання основам роботи з радіоефіром та РЕР
Технічні характеристики
| Характеристика | Значення |
| Загальний діапазон частот | 100 кГц – 6 ГГц |
| Діапазон детекції зі штатною антеною | 800 МГц – 6 ГГц |
| Штатна антена | направлена широкосмугова логоперіодична |
| Дальність виявлення | не менше 5 км* |
| Кут роботи | 60° |
| Дисплей | 4″, 480×320, сенсорний |
| Методи сповіщення | дисплей, регульований звук, світловий індикатор |
| Захист корпусу | пиле- та бризкозахищений |
| Автономність роботи | 2–4 години |
| Час заряджання | 1 година |
| Живлення | вбудований акумулятор, заряджання від повербанка |
| Робоча температура | від −25 до +50 °C |
| Вага з кейсом | 2,5 кг |
*Діапазон детекції залежить від типу встановленої антени. Дальність виявлення залежить від типу навколишньої місцевості.
Комплектація
Постачається готовим до роботи.
Базова:
- Детектор TinySA Ultra 2.0, 1 од.
- Направлена логоперіодична антена, 1 од.
- Тринога-тримач, 1 од.
- Стилус, 1 од.
- Наплічний ремінь, 1 од.
- Настанова, 1 прим.
Ремені й тримачі можуть незначно відрізнятися залежно від наявності.
Гарантійний термін на виріб становить 12 місяців з дати прийняття до експлуатації.
Сумісні антени та аксесуари
- Антена Вівальді 700 МГц – 6,5 ГГц — широкосмугова спрямована антена з підсиленням 7 дБі для радіомоніторингу та роботи з TinySA Ultra.
- Антена Вівальді-Метелик 400–6000 МГц — широкосмугова антена з підсиленням до 8,74 дБі для моніторингу широкого діапазону частот.
- Кругова антена на магніті 600–6000 МГц — виносна антена з магнітним кріпленням для встановлення на автомобіль або броньовану техніку.
- Подовжувач для антени, 4 м — низьковтратний коаксіальний кабель SLL-240 для виносу антени TinySA Ultra; SMA-роз’єми та струбцина для кріплення антени в комплекті.

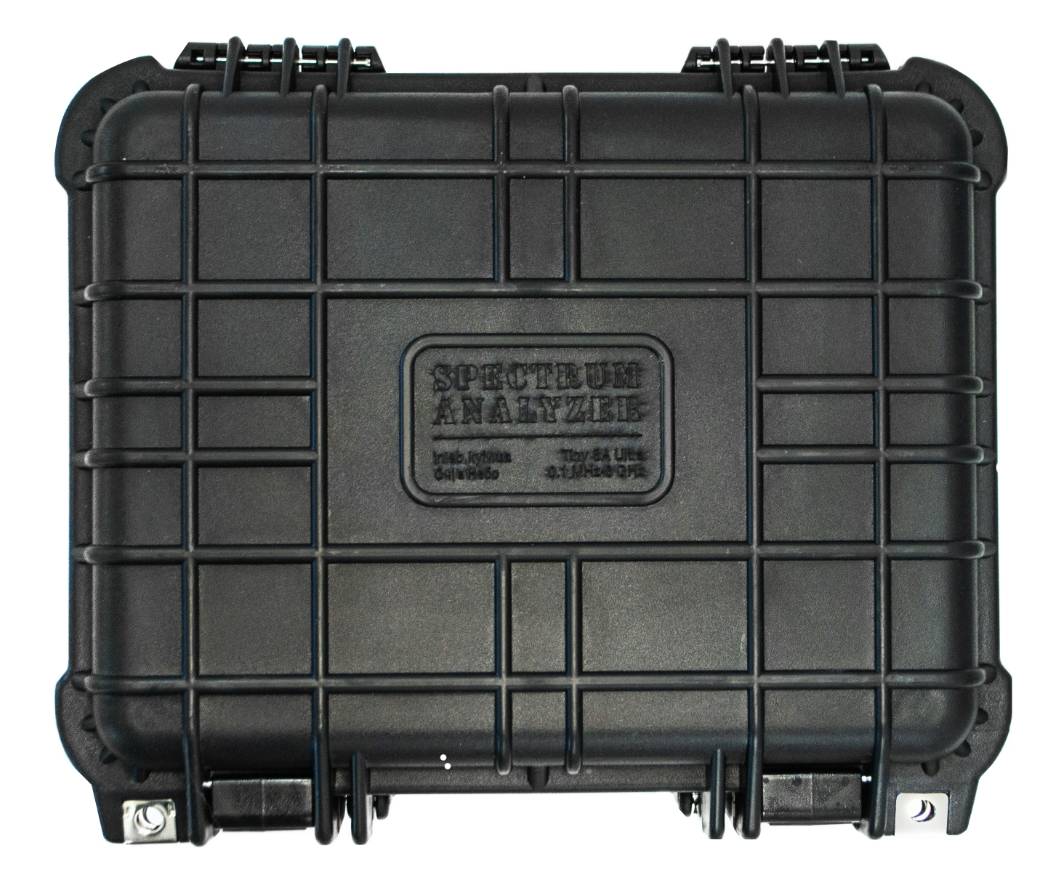

- Захисний кейс для транспортування
Важливо: захист пристрою при роботі поблизу РЕБ
TinySA Ultra 2.0 — приймальний пристрій з чутливим вхідним модулем. Максимально допустимий рівень сигналу на вході +6 дБм (до +10–15 дБм з атенюатором, вбудованим у TinySA Ultra 2.0). Сигнал, що перевищує цей поріг, може вивести з ладу приймальний модуль.
Під час пошуку та аналізу засобів РЕБ прилад може опинитися поблизу потужних випромінювачів: РЕБ-станцій, антен глушіння GPS і каналів керування БпЛА, передавачів на одиниці–десятки ват. На дистанції кількох метрів від джерела сигнал на антені може перевищити безпечний рівень і спалити приймач.
Рішення: зовнішній атенюатор SMA 50 Ом.
- Ослаблення: 20–40 дБ (підбирається під очікувану потужність джерела)
- Частотний діапазон: до 6 ГГц або вище
- Потужність: мінімум 2 Вт, краще 5 Вт і більше для роботи поблизу станцій РЕБ
- Роз’єми: SMA-male / SMA-female (підключається між антеною та приладом)
Атенюатор також дозволяє коректно вимірювати потужні сигнали, які без послаблення перевантажують приймач і спотворюють спектр.
Чому варто мати саме зовнішній атенюатор. Вбудований атенюатор працює на межі можливостей там, де поруч потужні джерела, тоді як зовнішній бере основне навантаження на себе ще до входу в прилад. Це знижує електричне й теплове навантаження на чутливу електроніку під час кожного вимірювання та помітно подовжує ресурс служби TinySA Ultra 2.0. Для приладу, що регулярно працює в полі поблизу РЕБ, це найдешевший спосіб продовжити його термін експлуатації.
Часті запитання:
- Чим відрізняється від попередньої версії 1.0? Має регульоване звукове сповіщення, де можна змінювати частоту та гучність. Також є червоний світловий індикатор, який допомагає працювати з вимкненим звуком. Що робить його зручнішим у використанні.
- Можемо встановити вашу Tiny SA Ultra в наш корпус і додати компоненти, як на фото? Так, ми це робимо. Якщо ви надаєте нам TinySA Ultra, антену (синій трикутник) та зовнішній підсилювач.
Увага, ремені та ручки можуть трохи відрізнятися за моделлю залежно від наявності по Україні.
Інструкцію з користування надаємо після придбання приладу.
Потрібно краще контролювати радіообстановку на позиції?
Розкажіть нам про завдання та умови застосування. Фахівці InLab допоможуть оцінити можливості використання TinySA Ultra 2.0 для виявлення активності FPV-дронів, контролю радіоефіру та аналізу роботи засобів РЕБ, а також проконсультують щодо комплектації, налаштування та безпечної експлуатації приладу в польових умовах.
